Какова пятислойная структура многослойной композитной трубы?

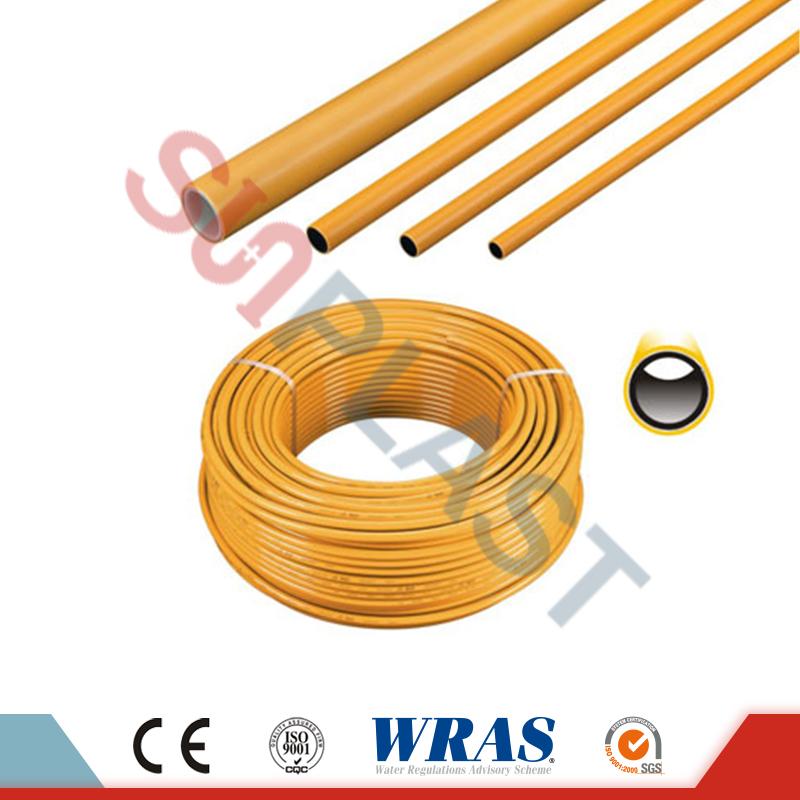

Многослойная композитная труба, часто называемая трубой PEX-AL-PEX, представляет собой сложное инженерное изделие, сочетающее в себе лучшие свойства пластика и металла в одном высокопроизводительном трубопроводном решении. Пятислойная структура является ключом к ее превосходной производительности, и понимание функций каждого слоя имеет важное значение для инженеров-сантехников, подрядчиков и руководителей предприятий. Пять слоев состоят из: внутреннего слоя полиэтилена (PEX), первого клеевого слоя, центрального алюминиевого сердечника, второго клеевого слоя и внешнего слоя полиэтилена (PEX). Такая симметричная конструкция обеспечивает трубе исключительную прочность, гибкость, коррозионную стойкость и термическую стабильность. На заводе Ningbo Sunplast Pipe Co., Ltd. производится пятислойная труба.Многослойная трубауже более 18 лет мы совершенствуем материалы и процессы для достижения оптимальной адгезии слоев, постоянства размеров и долгосрочной надежности.

Пятислойная структура не является произвольной; каждый слой тщательно отбирается и размещается с учетом конкретных инженерных требований. Внутренний и внешний слои PEX обеспечивают химическую стойкость, низкое трение и защиту от коррозии. Алюминиевый сердечник обеспечивает абсолютную кислородную барьерность, стабильность размеров и структурную прочность. Два клеевых слоя имеют решающее значение для соединения пластикового и металлического слоев, гарантируя, что труба будет вести себя как единый композит при любых условиях эксплуатации. Эта комбинация приводит к тому, что труба имеет более низкий коэффициент теплового расширения, чем трубы из чистого пластика, кислородопроницаемость, близкую к нулю, и давление разрыва, которое конкурирует с металлическими трубами. В этом подробном руководстве мы рассмотрим свойства материала каждого слоя, методы производства и влияние на производительность. Мы также предоставим подробные технические характеристики, параметры контроля качества и примеры реального применения из обширного опыта работы нашего завода.

Оглавление

• 1. Какова функция внутреннего и внешнего слоев PEX?
• 2. Как алюминиевый сердечник улучшает характеристики трубы?
• 3. Какова роль двух клеевых слоев в пятислойной структуре?
• 4. Каковы основные технические характеристики наших многослойных труб?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по продукту

Какова функция внутреннего и внешнего слоев PEX?

Внутренний и внешний слои пятислойной многослойной трубы изготовлены из сшитого полиэтилена (PEX), высокоэффективного полимера, который подвергается химической сшивке для улучшения его термических и механических свойств. Внутренний слой находится в непосредственном контакте с транспортируемой жидкостью, поэтому он должен быть инертным, гладким и устойчивым к химическому воздействию. Внешний слой действует как защитный экран от механических повреждений, ультрафиолетового излучения и химикатов окружающей среды. Оба слоя способствуют гибкости трубы, позволяя ее сгибать и прокладывать вокруг препятствий без образования трещин. ВНинбо Sunplast Pipe Co., Ltd., мы используем премиальный сорт PEX-B (сшитый силаном) для наших многослойных труб, который обеспечивает превосходную устойчивость к хлору, хлораминам и высокотемпературной воде, обеспечивая длительный срок службы в сложных условиях эксплуатации.

Ключевые функции и свойства слоев PEX в нашей многослойной трубе:

• Химическая стойкость:PEX устойчив к широкому спектру химикатов, включая кислоты, щелочи и соли, обычно встречающиеся в питьевой воде и промышленных жидкостях. Он не ржавеет, не окалина и не подвергается коррозии, обеспечивая постоянное качество и поток воды.
• Внутренняя поверхность с низким коэффициентом трения:Внутренний слой PEX имеет гладкую поверхность с шероховатостью менее 0,4 микрометра, что сводит к минимуму перепад давления и предотвращает накопление отложений или биопленки. Это повышает гидравлический КПД и снижает затраты на перекачку.
• Термическая стабильность:Наши слои PEX выдерживают постоянную рабочую температуру до 95°C и кратковременные пики до 110°C, что делает их пригодными как для систем горячего водоснабжения, так и для систем отопления.
• Гибкость и управляемость:Слои PEX придают трубе гибкость, которую можно сгибать с минимальным радиусом, в 5 раз превышающим диаметр трубы (с использованием изгибающей пружины), что уменьшает количество необходимых фитингов и упрощает установку в ограниченном пространстве.
• Защита от ультрафиолета:Внешний слой PEX содержит углеродную сажу и УФ-стабилизаторы, чтобы противостоять разрушению под воздействием солнечного света, что позволяет хранить трубу на открытом воздухе в течение длительного времени без разрушения.

Характеристики слоев PEX подтверждены серией строгих испытаний на нашем заводе. Мы проводим долгосрочные испытания гидростатическим давлением (в соответствии со стандартом ISO 1167), чтобы убедиться, что слои PEX сохраняют свою целостность при постоянном давлении и температуре. Мы также проводим испытания на ускоренное старение в хлорированной воде (4 ppm хлора, 90°C) для имитации 50-летнего срока службы. Наши результаты неизменно показывают, что наши слои PEX сохраняют более 85 процентов своей первоначальной прочности на разрыв после 10 000 часов воздействия, что подтверждает их исключительную долговечность. Именно эта надежность является причиной того, что нашим многослойным трубам доверяют в таких важных сферах, как водоснабжение больниц, централизованное теплоснабжение и морские нефтяные платформы.

Кроме того, внутренний слой PEX изготовлен из пищевых материалов, соответствующих стандартам NSF 61, WRAS и DVGW W270 для контакта с питьевой водой. Это гарантирует, что труба не вымывает вредные вещества в воду, что делает ее безопасной для бытовых и коммерческих систем питьевого водоснабжения. Наш завод в Sunplast проводит комплексные испытания на экстракцию каждой партии смолы PEX, чтобы убедиться в ее соответствии самым строгим мировым стандартам. Благодаря внутреннему и внешнему слоям PEX, обеспечивающим химическую стойкость, гибкость и защиту, пятислойная структура создает прочную основу для общих эксплуатационных характеристик трубы.

Как алюминиевый сердечник улучшает характеристики трубы?

В основе пятислойной многослойной трубы лежит алюминиевый сердечник, непрерывная сварная алюминиевая трубка, которая придает трубе особую жесткость, кислородный барьер и термическую стабильность. Алюминиевый сердечник обычно изготавливается из сплава 1100 или 3003, который обеспечивает хороший баланс прочности, коррозионной стойкости и формуемости. Он изготавливается путем формования алюминиевой полосы в трубку с последующей сваркой продольного шва с использованием процесса высокочастотной индукционной сварки. В результате получается бесшовный газонепроницаемый барьер, необходимый для работы труб в системах отопления и водоснабжения. Алюминиевый сердечник также отвечает за способность трубы сохранять форму при изгибе, поскольку он сохраняет постоянную деформацию (упругость), что позволяет прокладывать трубу без постоянного зажима.

Ключевые функции и свойства алюминиевого сердечника в нашей многослойной трубе:

• Абсолютный кислородный барьер:Алюминиевый слой непроницаем для кислорода, скорость диффузии кислорода составляет менее 0,02 мг/(м²·день), что намного ниже требований стандарта DIN 4726. Это предотвращает попадание кислорода в воду в системах с замкнутым контуром, устраняя основную причину коррозии стальных радиаторов, насосов и котлов.
• Стабильность размеров:Алюминиевый сердечник ограничивает тепловое расширение слоев PEX, придавая многослойной трубе коэффициент теплового расширения примерно 0,025 мм/м°C по сравнению с 0,15 мм/м°C для стандартного PEX. Это устраняет необходимость в компенсационных петлях в большинстве установок и предотвращает провисание или коробление трубы при изменении температуры.
• Структурная прочность:Алюминиевый сердечник увеличивает давление разрыва трубы и устойчивость к раздавливанию или ударам. Наша многослойная труба имеет давление разрыва до 80 бар (для трубы 16x2 мм), что значительно выше, чем у труб только из PEX, и сравнимо с медью.
• Сохранение формы:Когда многослойная труба сгибается, алюминиевый сердечник подвергается пластической деформации, что позволяет трубе сохранять форму, не отскакивая назад. Это упрощает установку, поскольку трубу можно сформировать так, чтобы она следовала по требуемому пути, а затем зафиксировать с минимальными зажимами.
• Теплоотдача при напольном отоплении:Алюминиевый сердечник действует как распределитель тепла, более равномерно распределяя тепло от теплой воды по поверхности пола, уменьшая температурные градиенты и повышая эффективность системы.

Алюминиевый сердечник изготовлен с использованием запатентованного процесса сварки, который обеспечивает непрерывный, бездефектный шов. Наш завод проводит 100-процентный неразрушающий контроль сварного шва с использованием вихретокового контроля, проверяя, что в шве нет трещин и пустот, которые могут нарушить кислородный барьер. Мы также проводим испытания на разрыв на случайных образцах, чтобы подтвердить, что алюминиевый сердечник может выдерживать давление, превышающее номинальное рабочее давление как минимум в 2,5 раза. Этот строгий контроль качества гарантирует надежную работу алюминиевого сердечника в каждой многослойной трубе в течение ожидаемого 50-летнего срока службы продукта.

Практический пример системы централизованного теплоснабжения в Скандинавии иллюстрирует решающую роль алюминиевого сердечника. В системе используется наша многослойная труба для транспортировки горячей воды температурой 90°C по сети протяженностью 2 км. Кислородный барьер, обеспечиваемый алюминиевым сердечником, предотвратил любую коррозию компонентов стальной трубы, а низкое тепловое расширение позволило прокладывать трубу непосредственно в бетоне без компенсаторов. Система проработала 12 лет без каких-либо сбоев, связанных с трубами, что демонстрирует долгосрочную ценность алюминиевого сердечника. В компании Ningbo Sunplast Pipe Co., Ltd. мы постоянно контролируем характеристики наших алюминиевых сердечников посредством долгосрочных испытаний на старение, гарантируя, что они сохранят свои барьерные свойства и механическую прочность на протяжении десятилетий эксплуатации.

Какова роль двух клеевых слоев в пятислойной структуре?

Два клеевых слоя в пятислойной многослойной трубе часто упускаются из виду, но они абсолютно необходимы для целостности и эксплуатационных характеристик трубы. Эти клеевые слои, расположенные между внутренним слоем PEX и алюминиевым сердечником, а также между алюминиевым сердечником и внешним слоем PEX, создают постоянную химическую связь, которая гарантирует, что труба действует как единый, унифицированный композит. Без этих клеевых слоев полиэтилен и алюминий разделились бы под воздействием напряжения, циклических изменений температуры или давления, что привело бы к расслоению, что поставило бы под угрозу кислородный барьер и прочность конструкции. Клеевые слои обычно изготавливаются из специально разработанного полиэтилена с привитым малеиновым ангидридом, который способен связываться как с неполярным полиэтиленом, так и с поверхностью полярного оксида алюминия. Наш завод в Нинбо Sunplast Pipe Co., Ltd. разработал запатентованную рецептуру клея, обеспечивающую исключительную прочность соединения и устойчивость к гидролизу и термическому разложению.

Ключевые функции и свойства клеевых слоев в наших многослойных трубах:

• Химическая связь:Клеевые слои создают ковалентную связь между слоями PEX и алюминиевым сердечником, предотвращая разделение, даже когда труба подвергается вибрации, изгибу или термоциклированию. Прочность соединения проверяется с помощью теста на отслаивание, при котором полоса шириной 10 мм отрывается под углом 90 градусов; наши клеевые слои стабильно достигают прочности на отслаивание более 3 Н/мм, что превышает отраслевой стандарт в 2,5 Н/мм.
• Распределение напряжений:Клеевые слои действуют как интерфейс для снятия напряжений, распределяя напряжение, которое в противном случае было бы сосредоточено на границе раздела PEX-алюминий. Это снижает риск микротрещин в алюминиевом сердечнике или слоях PEX, повышая общую усталостную прочность трубы.
• Устойчивость к гидролизу:Наша клейкая формула устойчива к гидролизу даже в условиях горячей воды до 95°C. Испытания на ускоренное старение показывают, что прочность соединения остается выше 90 процентов от первоначального значения после 5000 часов погружения в воду при температуре 95°C, что демонстрирует его долгосрочную надежность.
• Термическая стабильность:Клеевые слои сохраняют свои клеящие свойства в широком диапазоне температур от -40°С до 110°С, гарантируя, что труба остается единой структурной единицей в любых условиях эксплуатации.
• Совместимость обработки:Клей наносится в виде расплавленной пленки в процессе совместной экструзии, обеспечивая образование однородного слоя без пустот между полиэтиленом PEX и алюминием. Наша фабрика использует линию многослойной совместной экструзии, которая наносит клеевые слои точной толщины, обычно от 0,1 до 0,15 мм, чтобы обеспечить оптимальную адгезию без увеличения веса или затрат на материалы.

Характеристики клеевых слоев проверяются с помощью комплексной программы испытаний на нашем заводе. Мы проводим тест на отслаивание под углом 90 градусов на полосах шириной 10 мм, измеряя силу, необходимую для отделения PEX от алюминия. Нашим критерием приемки является минимальная прочность на отслаивание 2,8 Н/мм, и мы проверяем образцы каждой производственной смены, чтобы гарантировать единообразие. Мы также подвергаем трубу термоциклическому испытанию, изменяя температуру от -20°C до 95°C в течение 500 циклов, а затем повторяя испытание на отслаивание. Наши результаты показывают, что клеевые слои сохраняют прочность соединения даже после экстремальных температурных циклов, подтверждая, что наша многослойная труба останется полностью склеенной на протяжении всего срока службы.

Опыт эксплуатации еще раз подтверждает важность клеевых слоев. При использовании системы пола с подогревом в коммерческом здании клеевые слои нашей многослойной трубы гарантировали, что труба сохранит целостность кислородного барьера даже после 10 лет термоциклирования. Владелец здания сообщил об отсутствии проблем с коррозией насосов и клапанов системы, которые были защищены кислородным барьером. Этот случай подчеркивает, что клеевые слои являются не просто пассивными компонентами; они вносят активный вклад в общую долговечность и надежность труб. В компании Ningbo Sunplast Pipe Co., Ltd. мы продолжаем внедрять инновации в технологии клеев, разрабатывая новые рецептуры, которые улучшают скорость склеивания и сокращают время отверждения, еще больше повышая качество и стабильность наших многослойных труб.

Каковы основные технические характеристики наших многослойных труб?

Нинбо Sunplast Pipe Co., Ltd. производит широкий ассортимент пятислойных многослойных труб для различных систем водоснабжения, отопления и охлаждения. В нашу линейку продукции входят изделия с внешним диаметром от 16 до 75 мм и номинальным давлением от PN10 до PN25. Вся наша продукция из многослойных труб производится в соответствии со стандартами ISO 9001, ISO 14001 и соответствует требованиям DIN 16836, ASTM F1282 и GB/T 19473. В таблице ниже приведены основные технические характеристики наших самых популярных размеров многослойных труб, которые используются в жилых, коммерческих и промышленных проектах по всему миру. Наш завод также может производить трубы нестандартных размеров и длины бухт в соответствии с конкретными требованиями проекта.

Помимо стандартных размеров наш завод предлагает серию высокого давления (PN25) с более толстыми стенками для промышленного применения и высотного строительства. Мы также предлагаем специальные многослойные трубы для полов с подогревом, которые имеют уменьшенную толщину алюминия для повышения гибкости. Все наши многослойные трубы проверяются на прочность на отслаивание (слипание между слоями) и давление гидравлического разрыва в нашей собственной лаборатории. Мы предоставляем 50-летнюю гарантию на наши многослойные трубы при условии их установки в соответствии с нашими рекомендациями и использования в указанных пределах температуры и давления.

Наш процесс контроля качества включает в себя 100-процентную проверку алюминиевого сварного шва с помощью ультразвуковой дефектоскопии и высоковольтную искровую проверку трубы для обнаружения микроотверстий в покрытии. Каждый рулон многослойных труб маркируется уникальным номером партии, что обеспечивает полную отслеживаемость от сырья до готовой продукции. Наш завод в Ningbo Sunplast Pipe Co., Ltd. также предлагает индивидуальные варианты цвета (белые, серые или красные/синие полосы) для облегчения идентификации линий горячей и холодной воды. Благодаря нашему обширному складу и гибким производственным возможностям мы можем доставить многослойные трубы в любое место в течение 2-4 недель. Мы также предоставляем комплексную техническую поддержку, включая гидравлические расчеты, анализ расширения и обучение установке.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Чем пятислойная конструкция лучше трехслойной для многослойных труб?

Ответ: Пятислойная структура обеспечивает превосходное сцепление и долговечность по сравнению с трехслойной структурой. В трехслойной трубе слой PEX непосредственно приклеен к алюминиевому сердечнику без специальных клеевых слоев, что со временем может привести к расслоению, особенно при термоциклировании и колебаниях давления. Два клеевых слоя в нашей пятислойной многослойной трубе создают более прочную и устойчивую к гидролизу химическую связь, гарантируя, что труба сохранит структурную целостность и кислородный барьер на протяжении всего срока службы. Вот почему пятислойные трубы являются предпочтительным выбором для требовательных систем отопления и водоснабжения.

Вопрос 2: Может ли алюминиевый сердечник в пятислойной трубе со временем подвергнуться коррозии?

Ответ: Алюминиевый сердечник нашей многослойной трубы полностью покрыт внутренним и внешним слоями PEX, которые скреплены клеевыми слоями. Это означает, что алюминий никогда не вступает в контакт с водой или воздухом, поэтому он не подвержен коррозии. Даже в случае разрезания трубы оголенный алюминиевый край быстро герметизируется за счет расползания слоев PEX, что является свойством самовосстановления материала. Наша фабрика проверила эту способность к самовосстановлению и подтвердила, что кислородный барьер восстанавливается в течение 24 часов при комнатной температуре. В результате алюминиевый сердечник остается не подверженным коррозии в течение всего срока службы трубы.

Вопрос 3: Как пятислойная структура влияет на теплопроводность и теплопотери трубы?

Ответ: Пятислойная конструкция с алюминиевым сердечником снижает теплопроводность по сравнению с трубами из чистой меди. Алюминиевый сердечник имеет теплопроводность около 200 Вт/(м·К), что значительно ниже медного (385 Вт/(м·К)). Однако слои PEX имеют гораздо меньшую проводимость (0,35 Вт/(м·К)), поэтому общая эффективная теплопроводность многослойной трубы намного ниже, чем у меди. Это приводит к снижению теплопотерь в системах горячего водоснабжения до 40 процентов, что повышает энергоэффективность. В полах с подогревом алюминиевый сердечник равномерно распределяет тепло, уменьшая температурные градиенты и повышая эффективность системы. Наш завод предоставляет подробные данные о тепловых характеристиках, которые помогают инженерам оптимизировать конструкцию системы.

Вопрос 4: Подходят ли пятислойные трубы для использования со всеми типами фитингов и систем соединений?

Ответ: Да, пятислойная многослойная труба совместима с широким спектром систем соединений, включая пресс-фитинги, компрессионные фитинги и фитинги с нажимной посадкой. Однако важно использовать фитинги, специально разработанные для многослойных композитных труб, поскольку они соответствуют наружному диаметру трубы и обеспечивают надлежащую герметизацию. Наш завод рекомендует использовать пресс-фитинги с уплотнительными кольцами для максимально надежных, герметичных соединений. Мы предлагаем широкий ассортимент совместимых фитингов и предоставляем подробные инструкции по установке. Для достижения наилучших результатов всегда следуйте инструкциям производителя фитинга и используйте правильные инструменты для резки, удаления заусенцев и опрессовки.

Вопрос 5: Какие сертификаты имеет компания Ningbo Sunplast Pipe Co., Ltd. на свои пятислойные многослойные трубы?

Ответ: Наши пятислойные многослойные трубы сертифицированы по множеству международных стандартов: ISO 9001 (менеджмент качества), ISO 14001 (экологический менеджмент), DIN 16836, ASTM F1282, GB/T 19473 и WRAS (консультативная схема по водным нормам) для рынка Великобритании. Мы также имеем сертификат KIWA для применения в газовых системах и одобрение DVGW (Немецкой ассоциации газовых и водных ресурсов) для питьевой воды. Кроме того, наш завод регулярно проверяется компаниями SGS и TÜV Rheinland на предмет соответствия новейшим стандартам. Мы предоставляем полный набор отчетов и сертификатов сторонних испытаний к каждой поставке, обеспечивая полную отслеживаемость и соответствие местным нормам.

Вывод: пятиуровневая структура обеспечивает непревзойденную производительность.

Пятислойная структура многослойной композитной трубы является свидетельством современного материаловедения. Каждый слой — внутренний PEX, клей, алюминиевая сердцевина, клей и внешний PEX — играет особую и важную роль в обеспечении превосходных эксплуатационных характеристик трубы. От химической стойкости и гибкости слоев PEX до кислородного барьера и стабильности размеров алюминиевого сердечника, а также прочности сцепления клеевых слоев — каждый компонент оптимизирован для надежности и долговечности. На заводе Ningbo Sunplast Pipe Co., Ltd. доведено до совершенства производство пятислойных многослойных труб, гарантируя, что каждая труба соответствует самым высоким стандартам качества и производительности. Наш обширный ассортимент продукции, строгий контроль качества и приверженность инновациям делают нас надежным партнером для сантехнических проектов любого масштаба.
